Рукава ТВЧ. Высокочастотные, диэлектрическе или бессажевые — рукава для систем водоохлаждения высокочастотных генераторов индукционного и диэлектрического нагрева.

Рукава ТВЧ (токов высокой частоты) — специализированные гибкие трубопроводы, предназначенные для систем охлаждения высокочастотных генераторов, индукторов, трансформаторов и кабельных муфт. Они обеспечивают электроизоляцию между токоведущими частями и системой водоснабжения, что критически важно в условиях воздействия сильных электромагнитных полей, токов высокой частоты и высокого напряжения.

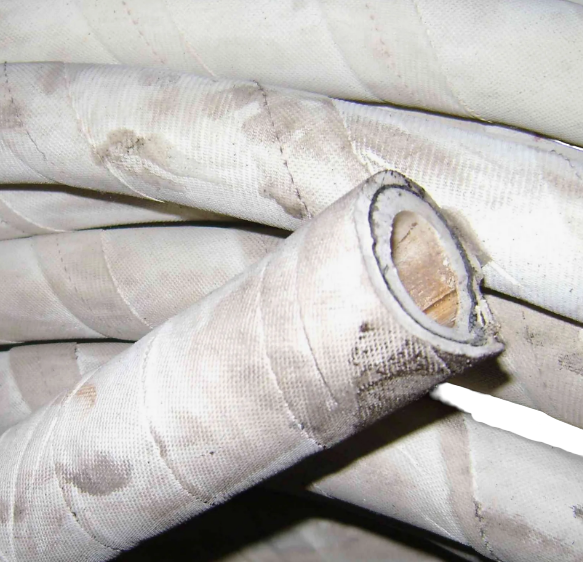

Рукав ТВЧ представляет собой многослойный шланг:

Внутренний слой. Изготавливается из электроизоляционной резины (светлого цвета, без сажи) или силикона. Обеспечивает герметичность и предотвращает загрязнение охлаждающей жидкости ионами, снижающими её диэлектрические свойства.
Армирующий каркас. Выполняется из синтетических нитей (лавсан, капрон, полиэфир) методом плотной навивки или оплётки. Синтетика не проводит ток и не нагревается в индукционном поле.
Внешний слой. Изготавливается из атмосферостойкой резины светлых тонов или силикона, защищает каркас от механических повреждений и пробоя по поверхности.

Технология производства исключает применение углеродных наполнителей (технического углерода), которые делают обычную резину токопроводящей.

Отсутствие электропроводных элементов. В конструкции нет металлической оплётки, спиралей, саженаполненной резины.
Термостойкость. Рукава должны выдерживать высокие температуры, чтобы резина не пересыхала и не трескалась.
Гибкость. Необходима для подключения подвижных элементов (например, наклоняющихся тиглей).

Индукционный нагрев. Подвод воды к индукторам плавильных печей, установок закалки ТВЧ, трубогибочных станов.
Электросварка. Охлаждение сварочных кабелей и горелок автоматов.
Энергетика. Системы охлаждения силовых трансформаторов, выпрямителей, генераторов.
Электролиз. Подача электролита в ванны, где требуется электрическая развязка трубопроводов.
Металлургия. Охлаждение индукционных печей, плавящих металл при температурах свыше 1500 °C.
Машиностроение. Охлаждение генераторов, используемых для закалки металлов или сварки.
Электроника и фармацевтика. Бессажевые рукава применяются в «чистых» цехах, где недопустимо выделение частиц (например, при производстве микрочипов или лекарств).

Напорные. Выдерживают давление 6,3–10 атм, применяются в мощных установках, например, в сталеплавильных печах.
Диэлектрические. Обладают высокой электроизоляцией (до 3 кВ/мм), что критично в системах с высокочастотными токами.
Бессажевые. Изготовлены из материалов, минимизирующих выделение микрочастиц.
