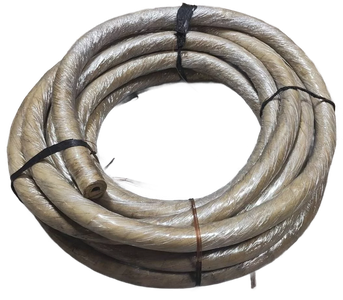

РУКАВА ДЛЯ ЭЛЕКТРОПЕЧЕЙ

Рукава для электропечей — это специализированные изделия, предназначенные для подачи охлаждающей жидкости (обычно воды) к токоведущим элементам электротермического оборудования (индукторам, кабелям, конденсаторам) в условиях высоких температур, электромагнитных полей и механических нагрузок. Они обеспечивают электрическую изоляцию узлов, находящихся под разным потенциалом, и играют ключевую роль в надёжности системы охлаждения и безопасности персонала.

Диэлектрическая прочность. Способность выдерживать напряжённость электрического поля без пробоя. Это ключевое свойство, так как рукава используются в условиях высоких напряжений. При испытаниях образец рукава, заполненный электролитом, подвергается воздействию высокого напряжения. Изделие считается годным, если ток, протекающий через стенку, не превышает установленных микроамперных значений.

Главное отличие рукавов для электропечей от общепромышленных шлангов — рецептура резиновой смеси. В состав исключают токопроводящие наполнители (например, технический углерод, или сажу), которые есть в обычных резинах. Вместо этого используют минеральные наполнители: мел, каолин, кремнезём — диэлектрики.

Конструкция обычно включает:

Внутренний слой из диэлектрической резины, обеспечивающий герметичность.
Силовой каркас из слоёв высокопрочной ткани, что позволяет выдерживать давление.
Наружный слой, защищающий изделие от механических повреждений, брызг металла и теплового излучения.

МАТЕРИАЛЫ НАРУЖНОГО СЛОЯ

В зависимости от материала наружного слоя рукава подразделяют на группы:

А — прорезиненная асбестовая ткань. Предназначены для подвода охлаждающей воды к электропечам.
КП, Ккаб — прорезиненная кремнезёмная сетка. Используются для подвода охлаждающей воды к электропечам и оболочек водоохлаждаемых кабелей.
КЛ-11 — прорезиненная кремнезёмная лента марки КЛ-11. Применяются для подвода охлаждающей воды к электропечам, оболочек водоохлаждаемых кабелей и другого применения в электрометаллургической промышленности.
ТР-0,7 — прорезиненная ровинговая стеклоткань марки ТР-0,7.
О — прорезиненная хлопчатобумажная ткань ОТ-1. Используются для оболочек водоохлаждаемых кабелей.
Р — наружный слой из резины.

Также существуют подгруппы рукавов в зависимости от конструктивных особенностей (например, с резиновыми бандажами, усиленными манжетами, повышенной прочностью наружного слоя и др.).

ОБЛАСТИ ПРИМЕНЕНИЯ

Чёрная и цветная металлургия (линии индукционного нагрева заготовок перед ковкой или штамповкой).
Литейное производство (системы охлаждения индукционных тигельных печей и канальных миксеров).
Машиностроение (установки ТВЧ для поверхностной закалки деталей).
Электроэнергетика (охлаждение мощных генераторов и трансформаторов).
Научно-исследовательские центры (лабораторные печи и плазменные установки).
Производство полупроводников (выращивание монокристаллов).

МАРКИРОВКА

В обозначении рукава обычно указывают:

Внутренний диаметр в миллиметрах;
Рабочее давление в МПа;
Группу рукава (обозначение материала наружного слоя);
Иногда — индекс (класс изделия или конструктивную особенность).

Пример: «Рукав 50-1,0 А ТУ 22.19.30-007-46028995-2021»,

50 — внутренний диаметр,

1,0 — рабочее давление 1,0

МПа, А — наружный слой из асбестовой ткани.

Производство рукавов для электропечей регламентируется специальными техническими условиями (ТУ), например ТУ 22.19.30-007-46028995-2021 или ТУ 2559-001-91096069-2011.
