РУКАВ ГОСТ 5398-76
Напорно-всасывающие

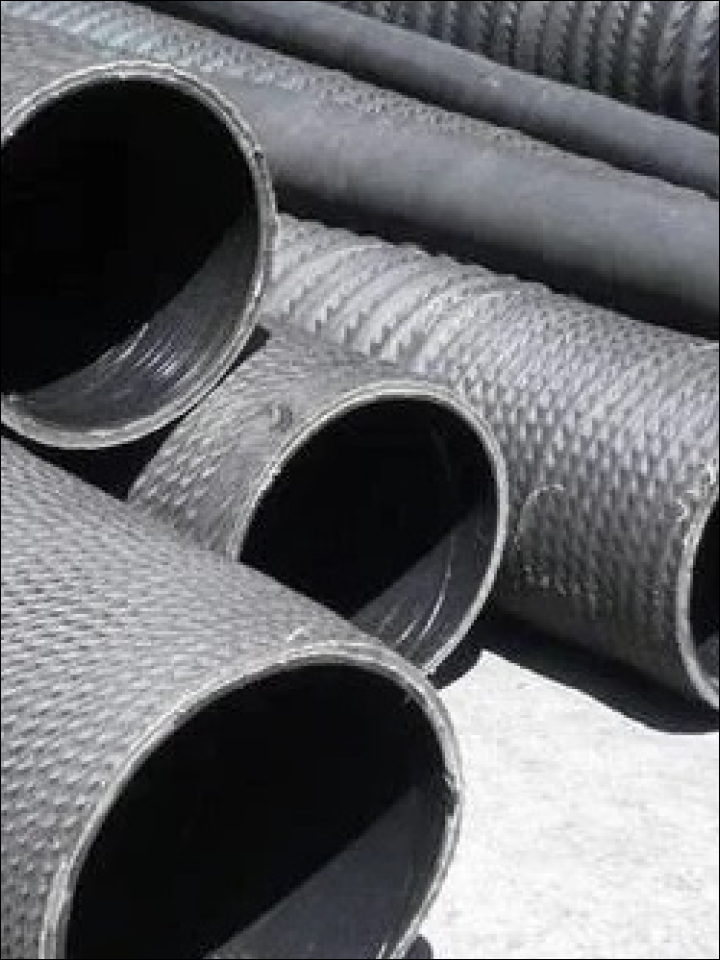

Напорно-всасывающие рукава ГОСТ 5398-76 — это гибкие трубопроводы из резины с внутренним армированием текстильным каркасом и жёсткой металлической спиралью. Они предназначены для перекачки жидкостей и газов, могут работать как на всасывание (при создании вакуума), так и на нагнетание (под давлением).
НАЗНАЧЕНИЕ
Такие рукава используются в промышленности, сельском хозяйстве, ассенизаторских машинах, мотопомпах, поливочных установках и других системах, где требуется забор жидкости из открытых водоёмов, колодцев, ёмкостей, а затем её перекачка под давлением. Они подходят для работы с водой, нефтепродуктами, кислотами, щелочами, воздухом, газами, пищевыми жидкостями и другими веществами в зависимости от класса рукава.
ХАРАКТЕРИСТИКИ
Конструкция включает несколько слоёв:
- Внутренний резиновый слой, контактирующий с рабочей средой (состав резиновой смеси зависит от класса рукава);
- Текстильный армирующий каркас, обеспечивающий прочность на разрыв;
- Металлическую спираль из стальной проволоки, которая предотвращает схлопывание рукава при вакууме;
- Промежуточный резиновый слой, изолирующий спираль от наружной среды;
- Наружный резиновый слой, защищающий рукав от механических повреждений и воздействия окружающей среды.
ГРУППЫ РУКАВОВ
Группа I — всасывающие. Предназначены только для работы на всасывание, выдерживают вакуум до 0,08 МПа (0,8 атм). Не рассчитаны на избыточное давление при нагнетании.
Группа II — напорно-всасывающие. Универсальные рукава, которые выдерживают и вакуум при всасывании, и рабочее давление при нагнетании (от 3 до 10 кгс/см²). Подходят для большинства промышленных задач.
КЛАССЫ РУКАВОВ
Б — для масел на нефтяной основе, мазута, дизельного и реактивного топлива, бензина, керосина.
В — для технической воды.
КЩ — для слабых растворов неорганических кислот и щелочей концентрацией до 20%.
П — для пищевых веществ (молоко, пиво, спирт, вино, слабокислые растворы органических веществ, питьевая вода).
КЛИМАТИЧЕСКИЕ ИСПОЛНЕНИЯ
Тропическое (минимальная температура — −10 °C),
Для районов с умеренным климатом (минимальная температура — −35 °C)
Для районов с холодным климатом (минимальная температура — −50 °C).
Обозначение «ХЛ» — морозостойкий рукав для эксплуатации при низких температурах (от −40 °C до −60 °C в зависимости от исполнения).
ДЛИНА
Может варьироваться в зависимости от задачи.
Максимальная длина, которую выпускают отечественные производители по ГОСТ 5398-76, — 10 погонных метров.
Также распространены длины 4, 6 и 8 метров.
ОСТАВИТЬ ЗАЯВКУ
ОСОБЕННОСТИ
- Ключевая особенность — жёсткая форма благодаря металлической спирали. Это позволяет рукаву сохранять круглое сечение и не требовать дополнительных механизмов поддержки.
- Без спирали (как в обычных напорных рукавах) при вакууме рукав схлопнется, и насос не сможет качать жидкость.
- На обоих концах рукавов имеются мягкие манжеты для присоединения к стыковочной арматуре: металлическим фланцам, переходникам, камлокам.
- Соединительный монтаж к арматуре производится с помощью силовых хомутов и подобных изделий.
- При работе с нефтепродуктами рукава класса «Б» (кроме антистатического исполнения «Б(А)») должны быть заземлены медной проволокой для отвода статического электричества.
ПРИМЕНЕНИЕ
Напорно-всасывающие рукава ГОСТ 5398-76 используются:
- В ассенизаторских машинах для перекачки жидких отходов, включая фекалии, воду и другие жидкости;
- В системах забора воды из колодцев, водоёмов;
- С илососами и мотопомпами;
- В поливочных установках;
- В промышленности для перекачки кислот, щелочей, нефтепродуктов и других веществ в зависимости от класса рукава.
При выборе рукава важно учитывать
Класс (в зависимости от типа рабочей среды),
Группу (I или II),
Диаметр,
Климатическое исполнение и другие параметры.
Также необходимо соблюдать правила эксплуатации и хранения, чтобы продлить срок службы изделия.
Нужна помощь в подборе? Свяжитесь с нами — уточним детали и рассчитаем стоимость.
